SMT貼片加工貼片機多功能視覺系統
-
視覺系統

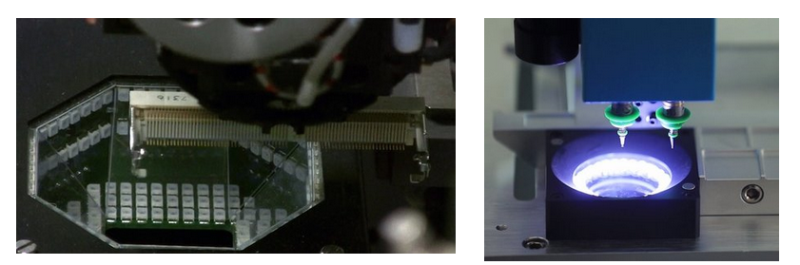

機器視覺系統在放置之前分析拾取的每個組件，以確保所有編程的部件尺寸匹配，并檢查是否存在任何損壞，如彎曲的引線。 使用正確的公差參數對每個部件進行編程非常重要，以便機器可以確定是否裝入了不正確的零件，并且不會拒收可接受的零件。

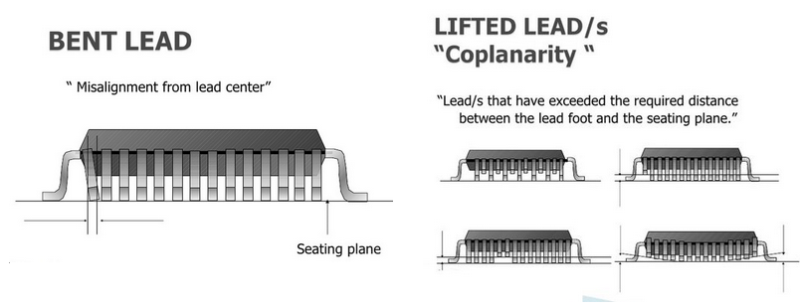

以下是視覺系統設計用于檢測的兩個缺陷：
深圳市銘華航電SMT貼片加工廠：現在的貼片機普遍采用視覺對中系統。視覺對中是指貼片機貼片頭上的吸嘴吸取元件后，在移到貼放位置的過程中，由固定在貼片頭上的或固定在機身上某個位置上的攝像機對元件進行對中（該方法有效降低對中所需時間及減少對元件的損壞），并且通過影像探測元件的分布，將其轉換為模擬電信號，再經過A/D轉換成能進一步處理的數字形式，這些值表示視野內給定點的平均光強度，這些平行光強度再經過固態攝像機上許多細小精密的光敏元件組成的CCD陣列，輸出0-255級的灰度值?；叶戎蹬c光強度成正比，灰度值越大，則數字化圖像越清晰。數字化信息經存貯、編碼、放大、整理和分析，最后將結果反饋到控制單元指令執行機構完成準確的貼片操作。
