對于電路板的新設計，調試往往會遇到一些困難，特別是當電路板比較大時，元件比較長，往往無法啟動。但是，如果你掌握了一套合理的

調試方法，調試將是成果的兩倍。

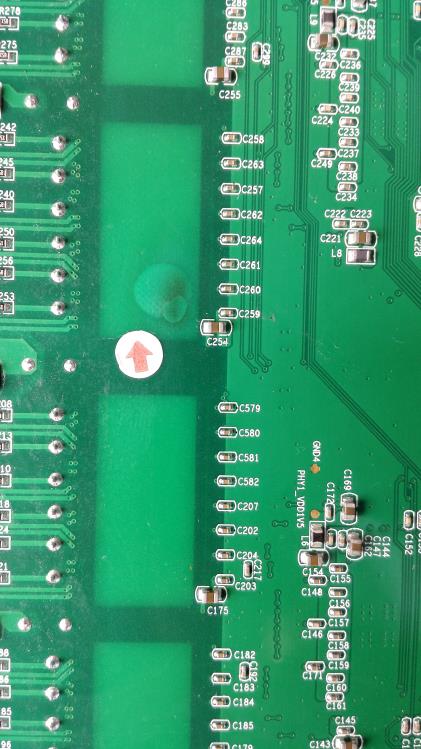

對于我們剛回來的新PCB板，首先要看看板上是否有問題，如是否有明顯的裂縫，是否有短路或開路。如有必要，檢查電源線和地線之間的

電阻是否足夠大。

然后是組件的安裝。獨立的模塊，如果你不確定它們是否正常工作，不是所有的設備都是最好的，而是部分安裝的（對于電路來說可以是一

個比較小的全部安裝），這樣容易確定故障的范圍和問題免費的時候，不知道如何開始。

一般來說，可以先將電源部分安裝好，然后通電，檢測電源，輸出電壓是否正常。如果你不太確定（即使你有很多的信心），建議你添加一

個保險絲，以防萬一）。您可以考慮使用具有限流功能的可調電壓電源。預設電流優于電流保護電流，穩壓電源電壓緩慢升高，監測輸入電

流，輸入電壓和輸出電壓。如果沒有過電流保護等，并且輸出電壓已經達到正常，那么電源部分就OK了。而是斷開電源，查找故障點，然后

重復此過程，直到電源正常。

然后逐漸安裝其他模塊，每個模塊都有良好的安裝，通電測試，當電源符合上述步驟時，避免因設計錯誤和/或安裝錯誤引起的過流和燒毀元

件。

首先要確認每個芯片電源引腳的電壓是否正常，然后檢查參考電壓是否正常，另外每個點的工作電壓是否正常。例如，當一般硅三極管導通時

，BE結電壓約為0.7V，而CE結電壓約為0.3V或更低。如果三極管的BE結電壓大于0.7V（除了特殊的三極管，例如達林頓晶體管等），BE結點

可能會斷開。

將信號源加入到輸入端，然后依次測量每個點的波形，查看是否正常，以便找到故障點。有時候我們會用一個比較簡單的方式，比如拿著鑷子

，輸入要觸摸到各個層面，看是否在音頻和視頻放大電路中使用了輸出響應（但是注意到底部的發熱電路還是高電壓電路，而不是使用這種方

法，否則可能會導致觸電）。如果在第一次罷工之前沒有反應，而且在第一級反應之后，則表明問題在上一級，應該是檢查的重點。

“看”是指看到沒有明顯的機械損傷，如破裂，燃燒和變形的元素; “聽”是聽的聲音工作是正常的，如不響的東西在響，聲響不響或聲音不正常

; “氣味”是檢查是否有異味，例如有異味和電解液電容的氣味。

深圳銘華航電smt貼片加工對于有經驗的電子維修人員，他們對這些氣味很敏感; “觸摸”是手動測試設備的溫度，如太熱或太冷。一些功率器

件在升溫時工作。如果感覺涼爽，基本可以判斷為不起作用。但是，如果熱不熱，或熱量太熱，這是不夠的。
